一、先进复合材料时代，测试困境成为“隐形瓶颈”

复合材料作为支撑航空航天、新能源、高端装备等战略性新兴产业发展的关键材料，其力学行为的精确表征一直是科研与工程界的关注焦点。然而，复合材料的独特力学特性——非均匀性、各向异性、多尺度损伤模式——使其力学性能测试远较传统均质材料复杂。复合材料受载后会产生复杂的变形行为，传统测量技术由于种种因素限制无法准确捕捉这些行为。

图1 复合材料常见应用领域

复合材料内部结构的复杂性和材料性能的各向异性导致测试会比较困难，需要一种实际测量与仿真相结合的产品设计方法应对这一挑战，这对具有复杂材料性能和变形行为的纤维增强复合材料尤为重要。复合材料的力学测试方法目前基本上沿用金属各向同性材料的试验方法，即所谓“等代法”，然而这种方法并未考虑复合材料特有的失效模式和变形特征。

面对这一困境，光测力学技术——特别是基于数字图像相关法（Digital Image Correlation，DIC）的非接触光学测量技术——正在成为破局的关键路径。DIC技术通过相机连续捕捉材料表面散斑图案在受力变形过程中的图像，利用相关算法追踪特定区域的位移变化，从而精确计算出材料表面的位移场和应变场。这一技术路线凭借非接触、全场、多维度等核心优势，正逐步替代传统接触式测量手段，在复合材料力学测试中展现出不可替代的价值。

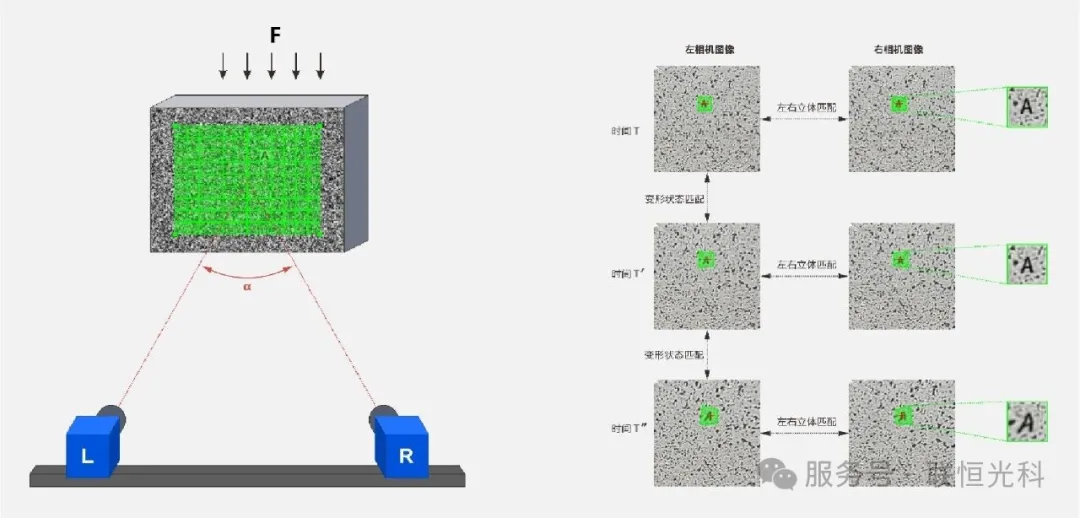

图2 DIC测量原理

本文从复合材料力学性能测试的三大核心领域出发，系统剖析各领域的技术困境，并阐述联恒光科光测力学解决方案如何实现一一对应的突破。

二、材料力学性能测量：LVE视频引伸计解决“接触式测量困局”

1.测试需求

材料力学性能测量旨在获取复合材料的本征力学参数——弹性模量、泊松比、断裂伸长率、压缩强度等，这些参数是材料设计、工艺优化与结构选型的核心依据。

· 从功能角度看，测试需要实现：轴向与横向应变的同时测量（以计算泊松比），覆盖从弹性段到断裂点的完整应力-应变曲线，并支持不同标距（如50mm、100mm等）的灵活切换，以适应多种试件规格。

· 从性能角度看，需求包括：应变测量精度满足ISO 9513等标准对0.5级或1级引伸计的要求（静态噪声≤±5με），能够从准静态（0.001mm/min）到中速（500mm/min）的宽速率范围内保持线性度，且在试样断裂瞬间仍能捕获最后的数据点而不丢失。

· 从交互角度看，需求包括：与材料试验机实现信号互通，以便进行应变闭环控制；测试过程中实时显示应力-应变曲线，无需试验后离线处理；数据导出应兼容标准格式（Excel、CSV），并支持一键生成符合ASTM/ISO标准的测试报告。

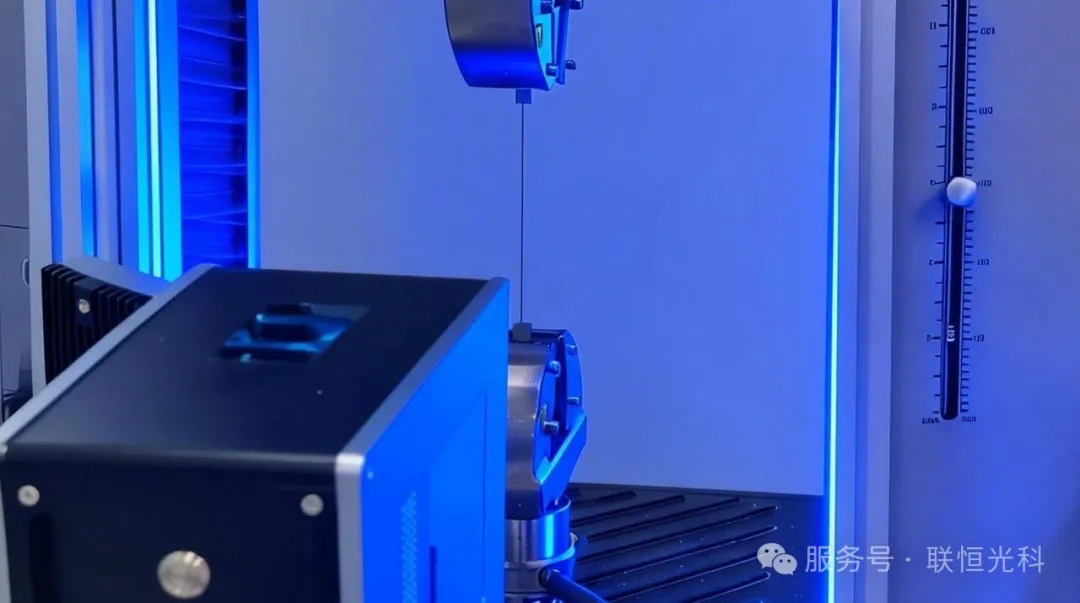

图3 复合材料束丝拉伸

2.传统接触式手段局限

传统接触式手段主要包括应变片和夹持式引伸计。

· 功能局限：夹持式引伸计仅能测量轴向应变，若需测横向应变需额外加装第二个引伸计，且标距固定（如25mm、50mm等），不同规格试件需更换不同设备，一台机器无法覆盖多标距需求。高低温环境测试时，传统引伸计需加长臂穿透环境箱，引入额外机械误差和安装复杂度。

· 性能局限：刀口夹持力可能损伤复合材料表面（尤其对碳纤维复丝、薄膜等脆弱材料），导致测得的并非真实本征性能而是损伤后的性能。在试样断裂瞬间，引伸计常因振动而滑脱或产生噪声，造成断裂应变数据丢失——传统操作中须在断裂前卸下引伸计，这意味著无法获取真实断裂伸长率。测量范围有限，一般最大应变量程仅50%~200%，无法满足弹性体基复合材料等大变形材料的测试需求。

· 交互局限：更换标距需物理更换引伸计，操作繁琐且耗时。应变片需粘贴、引线、平衡桥路，准备时间长；高温环境下应变片粘贴工艺复杂，成功率低。人工读取和记录数据的方式在批量测试中效率低下，且无法实现实时应变反馈控制，多数传统引伸计仅输出位移信号，不能直接参与试验机的闭环控制。

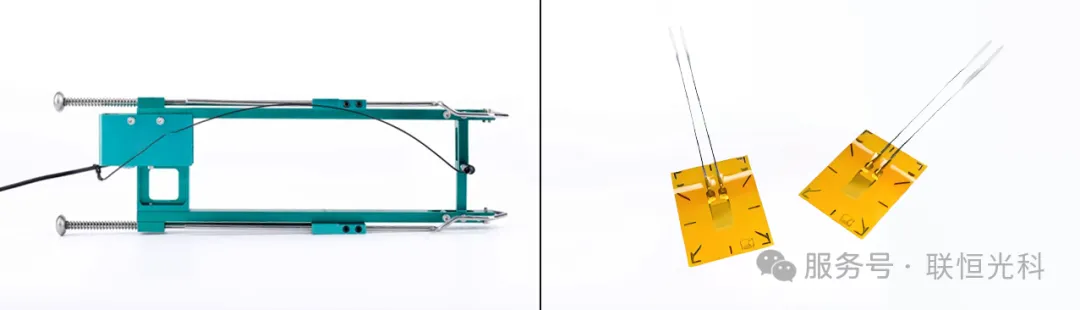

图4 传统测量手段：应变片和引伸计

3.解决方案

联恒光科LVE系列视频引伸计基于DIC原理，通过高分辨率相机实时采集试样表面散斑图像，结合实时图像处理算法动态计算应变、位移和泊松比。

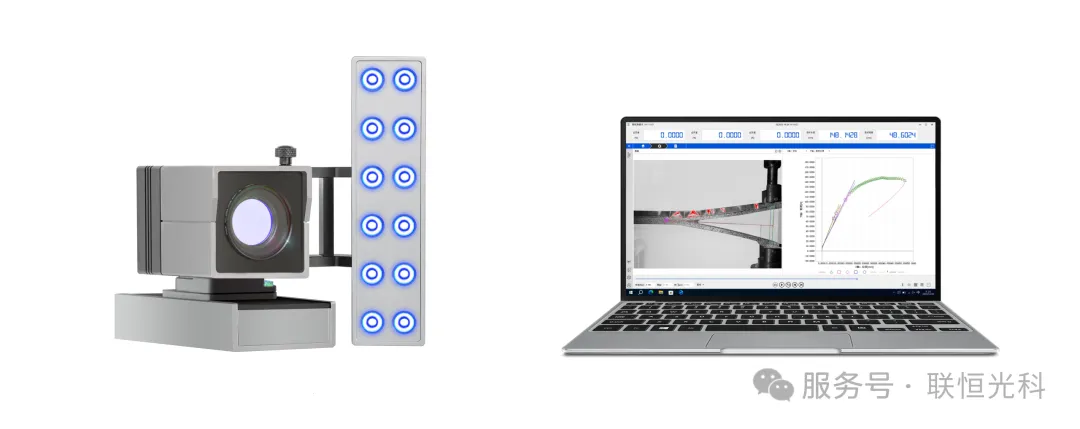

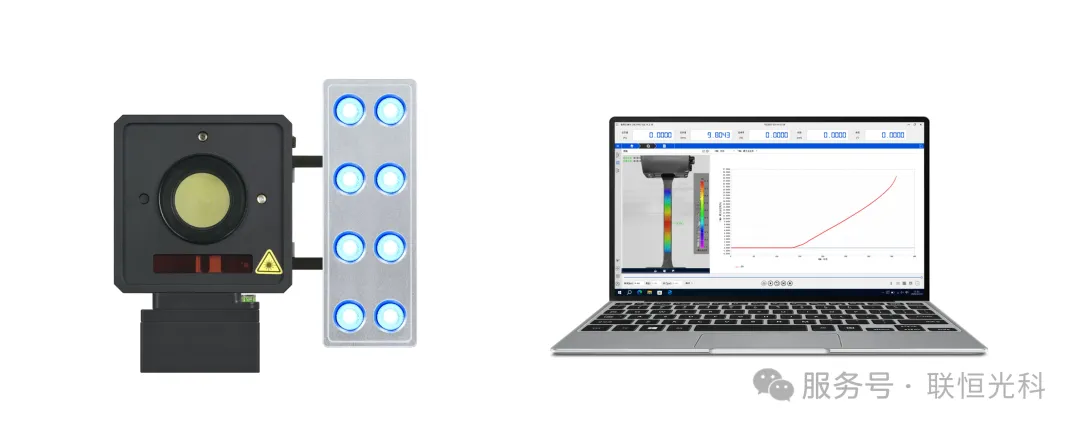

图5 LVE视频引伸计

· 功能优势：LVE支持纵向、横向应变同时测量，一台设备即可满足泊松比测试需求。标距可在视野范围内任意设定（如10mm~500mm），一台机器替代N个传统引伸计。对于高低温环境（-170℃至1200℃），相机通过石英玻璃窗口穿透工作，无需任何加长臂或特殊夹具。LVE-PRO型号还可增配全场应变模块，提供二维位移场和应变场云图，从“点测量”扩展至“小范围全场分析”。支持大于1000%应变的全过程跟踪，彻底突破传统引伸计的量程上限。

· 性能优势：静态噪声≤±10με，动态速率跟踪偏差≤5%，满足0.5级引伸计精度。标距范围内线性度优于±0.5%，应变测量范围覆盖0.005%~1000%。采样频率可适配试验机速度，最高达200Hz，实现毫秒级同步。在碳纤维复丝拉伸测试中，LVE实现了从加载到纤维丝束完全断裂的全程无接触跟踪，获取了完整的应力-应变曲线，包括传统方法丢失的断裂瞬间应变值。高低温环境下的重复性误差小于±2%，满足标准对极端环境测试的要求。

· 交互优势：LVE通过实时图像处理算法，在测试过程中即时绘制应力-应变曲线，用户无需等待后处理。软件支持一键标定、自动识别标距点，无需人工喷涂标记（但喷涂散斑可提高精度）。LVE可支持与主流试验机（Instron、MTS、Zwick、三思等）双向通信，将实时应变信号反馈给试验机控制器，实现视频引伸计参与的应变闭环控制——这是替代传统引伸计进行应变控制模式的关键能力。用户界面可视化拖拽设定标距，操作培训通常不超过30分钟即可上手。

三、断裂力学失效研究：VCT视频裂纹跟踪仪实现“自动化精细监测”

1.测试需求

断裂力学研究聚焦于复合材料层间分层、纤维断裂、基体开裂等损伤机制的定量表征。典型测试包括Ⅰ型双悬臂梁（DCB）试验，以测定临界能量释放率G₁C；疲劳裂纹扩展试验，以获取da/dN曲线。

· 从功能角度看，需求包括：实时测量裂纹长度，同步记录载荷与位移，自动计算断裂韧性；对于疲劳试验，需要逐圈或按设定周次自动测量裂纹长度，以绘制a-N曲线。

· 从性能角度看，需求包括：裂纹长度测量精度优于±0.05mm，空间分辨率足够识别裂纹尖端位置（通常要求0.1mm级）；采样频率需匹配裂纹扩展速度——准静态DCB中手动记录即可，但脆性断裂或疲劳循环中需高速连续采集（≥10Hz）；试验周期可能长达数小时（疲劳），系统需长期稳定运行。

· 从交互角度看，需求包括：替代传统两人协作的人工目视观测，减少试验暂停次数；试验结束后自动计算G₁C（支持多种标准方法），自动生成R曲线和报告；数据无需人工转录到Excel，避免转录错误。

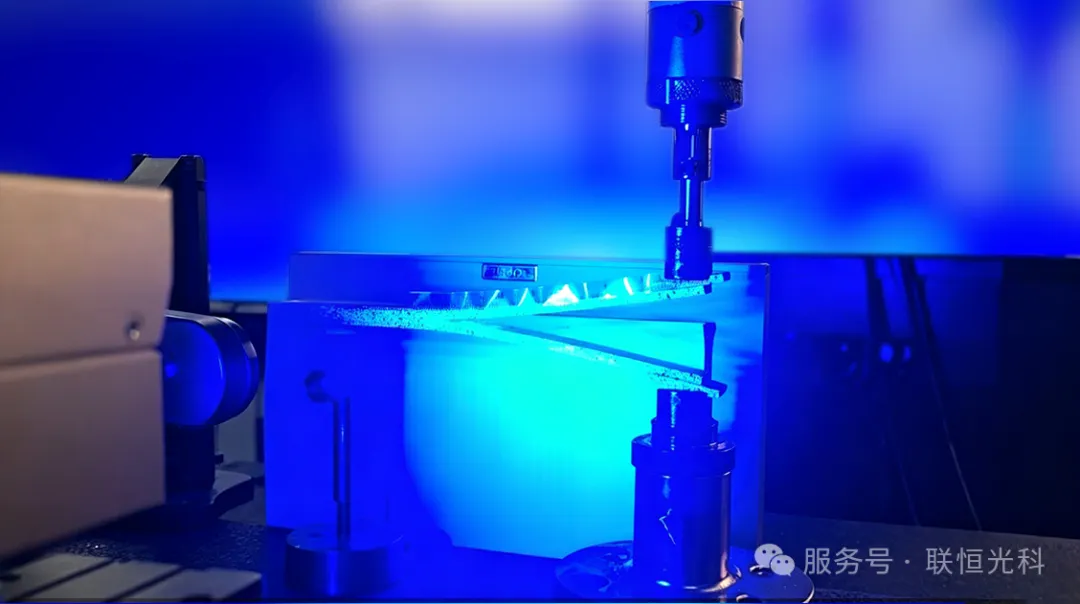

图6 层间断裂韧性测量

2.传统接触式手段局限

· 功能局限：传统DCB试验依靠人工目视标记裂纹前端位置，需两人协作：一人观测，一人记录载荷、位移、裂纹长度三元组。试验过程中必须频繁暂停加载，以便在试样侧面画线标记——这一操作可能干扰裂纹自然扩展。对于半透明复合材料（如玻璃纤维增强、PBO/环氧），裂纹前端难以通过目视准确识别，尤其在纤维桥接导致边缘模糊时更加困难。疲劳裂纹扩展测试中，人工无法连续跟踪每圈循环后的裂纹长度，通常只能每数千圈暂停一次测量，丢失大量中间信息。

· 性能局限：人工测量裂纹长度的精度受肉眼分辨率和标记笔粗细限制，典型误差可达2~5mm。由于需要频繁暂停，测试总时长显著增加，且暂停-再加载过程可能引入额外的迟滞效应，影响断裂韧性数据的真实性。疲劳试验中，若采用停机测量，则无法获得裂纹在循环载荷下的真实扩展速率，且停机本身会改变裂纹尖端的应力状态。

· 交互局限：试验过程高度依赖操作者经验，不同实验室、不同人员的测量结果可比性差。试验结束后，需将手工记录的几十甚至上百个数据点逐条录入Excel，再手动计算G₁C（需依标准选择数据点、拟合曲线），整个数据处理流程耗时数小时，且极易出错。无法实现数据的实时可视化反馈，试验过程中无法判断数据质量，往往在全部测试完成后才发现某组数据无效。

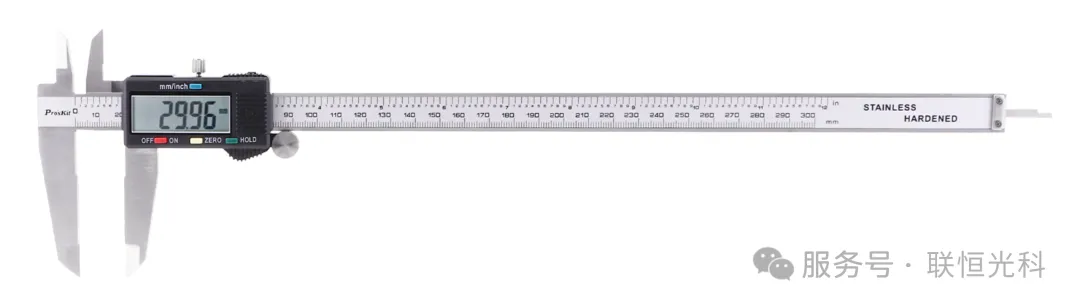

图7 传统测量手段：人工标记测量

3.解决方案

联恒光科研发的VCT裂纹跟踪仪将DIC技术专用于断裂力学测试，实现了裂纹长度的全自动实时测量。

图8 VCT视频裂纹跟踪仪

· 功能优势：系统通过连续采集试样表面图像，基于位移场分析自动识别裂纹尖端位置，无需人工目视，也无需暂停试验。与试验机同步触发，同时记录载荷、位移和裂纹长度三元组，确保G₁C计算的时序一致性。对于疲劳试验，系统支持长时间连续采集（按设定间隔存储图像或实时分析），自动记录每圈或每N圈后的裂纹长度，绘制a-N曲线。双镜头配置可同时测量试样两侧裂纹长度，当偏差超过阈值（如2mm）时软件自动提示，满足ASTM D5528对裂纹前沿平直度的监控要求。

· 性能优势：实验验证表明，DIC方法测量的裂纹长度与传统人工方式的平均误差不超过2.76%，空间分辨率可达0.01mm（取决于相机视野和像素当量）。在准静态DCB试验中，系统可以10~30Hz的采样率连续采集图像，无需任何暂停。对于高速脆性断裂，可适配高速相机（最高百万fps），捕捉微秒级裂纹扩展瞬态。疲劳试验中，系统可在不中断加载的情况下连续运行数十小时，数据采集稳定可靠。

· 交互优势：软件界面实时显示裂纹尖端位置叠加图、载荷-位移-裂纹长度同步曲线，用户可直观监控试验进程。试验过程中无需任何人工干预，系统自动记录起始点、稳定扩展段、失稳扩展段等关键事件。试验结束后，内置多种断裂韧性计算方法（CC法、MBT法、MCC法等），用户只需选择对应标准，系统自动计算G₁C值、绘制曲线并输出结果表格。所有原始数据（图像、载荷、位移、裂纹长度）及计算结果可一键导出为Excel或文本格式，并可自动生成符合CNAS/CMA要求的测试报告。对于疲劳试验，系统自动完成每个测量周期的裂纹长度识别，支持后续直接绘制a-N和da/dN-ΔK曲线，将数据处理时间从数小时压缩至十分钟以内。

四、结构力学全场变形分析：DSE三维全场测量系统赋能“全域感知”

1.测试需求

结构力学研究关注复合材料构件在实际服役条件下的力学响应，包括承受拉伸、压缩、弯曲、扭转、冲击及复合载荷时的变形、应变分布与失效模式。典型对象包括无人机旋翼、复合材料机身壁板、风机叶片、压力容器等大型或复杂结构。

· 从功能角度看，需求包括：获取构件表面全域的位移场和应变场（而非离散点数据）；能够分析三维变形（面内位移+离面位移），以适应弯曲、屈曲等复杂变形模式；支持动态载荷（如旋翼3Hz疲劳测试、低速冲击）下的瞬态变形捕捉。

· 从性能角度看，需求包括：应变测量精度应优于50με，位移精度优于0.01mm（对中小尺寸试件）；空间分辨率足够识别应力集中区域（通常要求像素≤0.1mm/pixel）；在动态测试中，采样频率需匹配加载频率（例如3Hz疲劳试验需≥30Hz采集，冲击试验需数千至百万fps）。

· 从交互角度看，需求包括：系统应快速部署，无需复杂的标定流程；数据后处理应能自动生成应变云图、曲线、数据等；支持与有限元仿真结果的直接对比（如导出变形数据用于模型验证）；对于大型构件，需支持多相机拼接或移动测量。

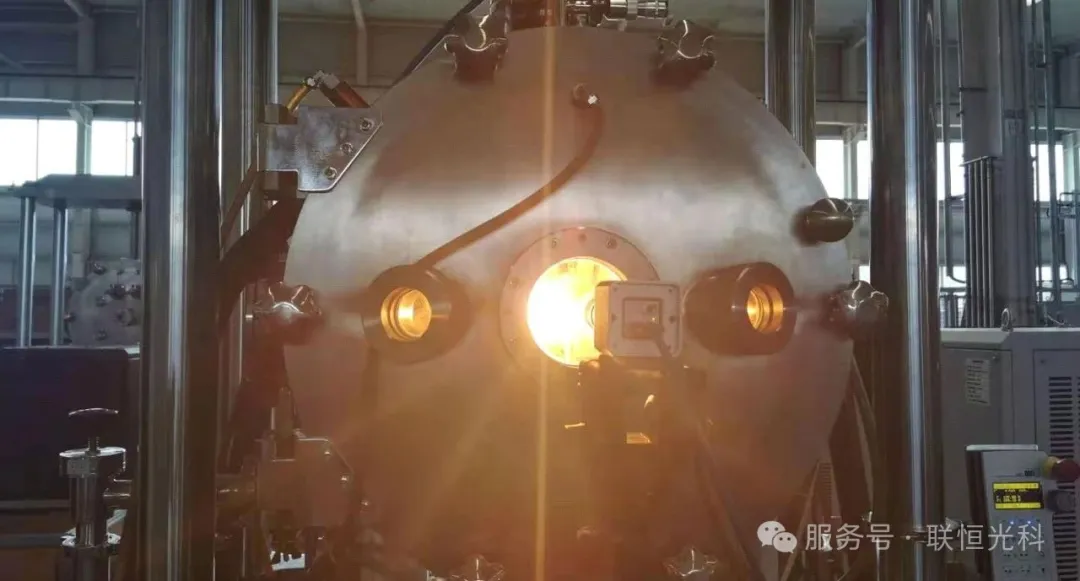

图9 C/C复合材料2000℃高温拉伸

2.传统接触式手段局限

· 功能局限：应变片仅能提供有限离散点的应变信息，无法获得全场分布。对于编织复合材料或加筋壁板，应变场极不均匀，高应力区可能恰好落在应变片之间的“盲区”，导致关键失效模式被遗漏。在拉弯复合载荷下，单一方向的应变片无法分离面内与离面变形。常规光学测量（如单相机2D-DIC）仅能测量面内变形，对于弯曲、扭转等涉及离面位移的复杂工况无能为力。

· 性能局限：应变片测量的空间分辨率由粘贴位置决定，典型间距为5~20mm，远低于DIC的像素级分辨率（0.01~0.1mm）。在测量大尺寸构件（如2m长风机叶片）时，需要粘贴数十甚至上百个应变片，布线复杂、信号衰减、成本高昂。动态测试中，应变片的响应频率虽高，但需大量通道的数据采集系统，且只能获得有限点的时程曲线，无法获得全场同步信息。对于高速冲击（如弹道冲击），应变片极易在冲击波到达前脱落或损坏。

· 交互局限：应变片粘贴、引线、平衡、防护的准备工作耗时数小时至一天，且对操作者技能要求高。大型构件测试中，通道配置、线缆管理极为繁琐。测试结束后，数据分析需逐个通道导出曲线，再进行人工比对，难以快速定位高应变区域。无法实现与仿真结果的直接对比——通常只能将几个测点数据与仿真对应点进行比对，无法进行全场验证。

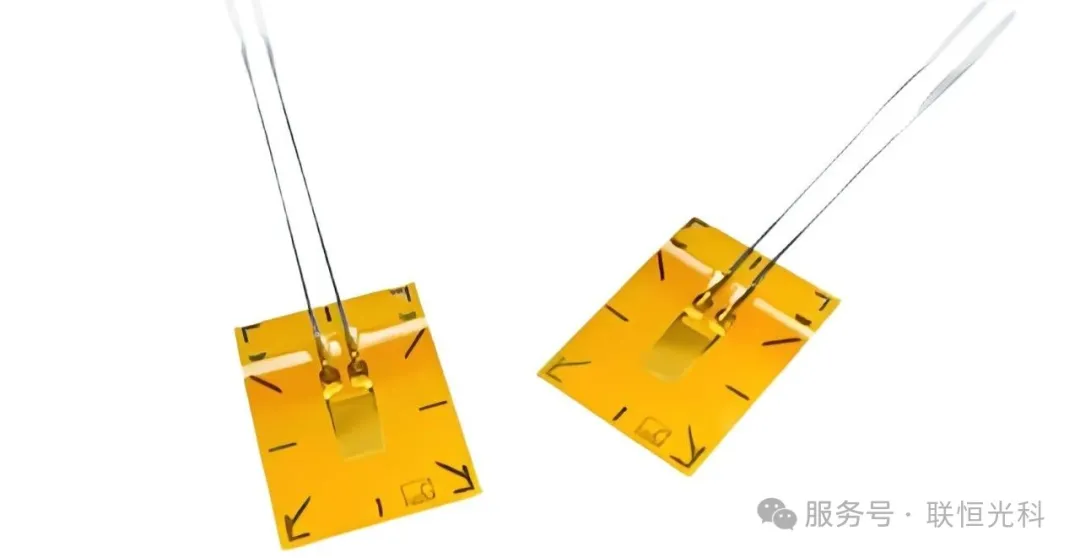

图10 传统测量手段：应变片

3.解决方案

联恒光科DSE系列三维全场应变测量系统基于双目立体视觉和3D-DIC原理，双相机同步采集，三维重建后计算位移场、应变场和变形场。适配从微观（0.5mm视野）到宏观（20m视野）的全量程场景。

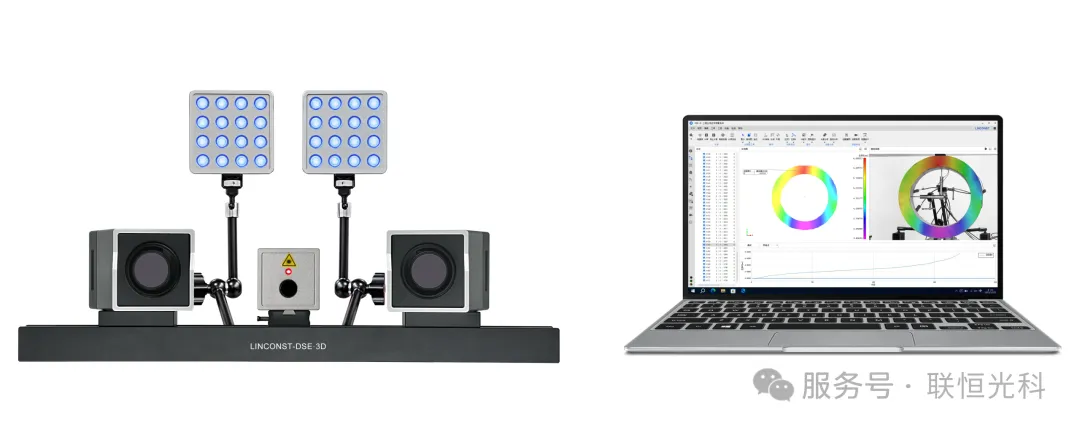

图11 DSE三维全场应变测量系统

· 功能优势：DSE系统输出全场三维位移场（X、Y、Z）和全应变张量（最大主应变、最小主应变，剪切应变，Mises应变等）。可直观呈现应变云图，精准定位应力集中区域和失效起始点。对于拉弯复合载荷，可同时获得面内拉伸应变和离面弯曲变形，清晰展示预存拉伸应变与弯曲附加应变的叠加演化过程。支持动态测量：DSE-3D HS高速系列可适配千眼狼高速相机，最高百万fps，捕捉冲击、爆炸等微秒级瞬态变形。多相机系统可实现360°全景测量或大构件拼接测量，如罐体全尺寸加载试验。

· 性能优势：三维应变精度≤20με，二维应变精度≤10με，位移精度最高可达0.1μm（显微视野）。应变测量范围覆盖0.001%至2000%，适配从刚性复合材料到大变形弹性体。空间分辨率由相机分辨率和视野决定，典型可达0.01mm/pixel。在复合材料高速冲击测试中，DSE-3D HS系统能够以20000fps捕捉了弹体穿透过程的全场位移场，为抗冲击设计提供验证数据。高低温环境适应性：支持-170℃至1200℃范围内的三维全场测量（配合环境箱和蓝光/偏振光源）。

· 交互优势：快速标定——系统提供手动标定板和全自动标定流程，10分钟内完成双相机标定。测试过程中支持实时显示散斑图像、位移场云图和应变场云图，用户可即时判断数据质量。后处理软件支持任意点、任意截线的应变/位移曲线提取，支持将全场数据导出为CSV等格式，支持与ABAQUS、ANSYS等仿真结果进行直接对比。对于大型构件，系统的便携式三角架、激光定位模块支持现场快速部署，无需现场长时间调试和大量应变片粘贴工作。

联恒光科的三类核心产品——LVE视频引伸计、VCT视频裂纹跟踪仪和DSE三维全场应变测量系统——分别解决了复合材料测试中的三大困境：

· 材料力学性能测量：LVE实现了非接触、多标距、实时闭环的功能覆盖，静态噪声≤±10με的性能保障，以及与试验机互通、一键报告的高效交互，彻底告别接触式损伤与断裂数据丢失。

· 断裂力学失效研究：裂纹扩展测量系统实现了自动追踪、多参数同步、疲劳连续监测的功能突破，测量误差≤2.76%的性能保证，以及实时可视化、一键计算G₁C、自动生成报告的交互升级，将传统数小时的手工数据处理压缩至数分钟。

· 结构力学全场变形分析：DSE系统实现了全场三维、多尺度、动态捕捉的功能优势，三维应变精度≤20με、位移精度最高0.1μm的性能指标，以及快速标定、仿真数据直读、批量报告的高效交互，从根本上克服了点式测量的盲区缺陷。

从“点测量”到“全场感知”，从“接触损伤”到“无损表征”，从“人工操作”到“智能分析”——联恒光科正在以前沿的光测力学技术，赋能先进复合材料从材料研发、结构设计到全生命周期管理的每一个关键环节。
